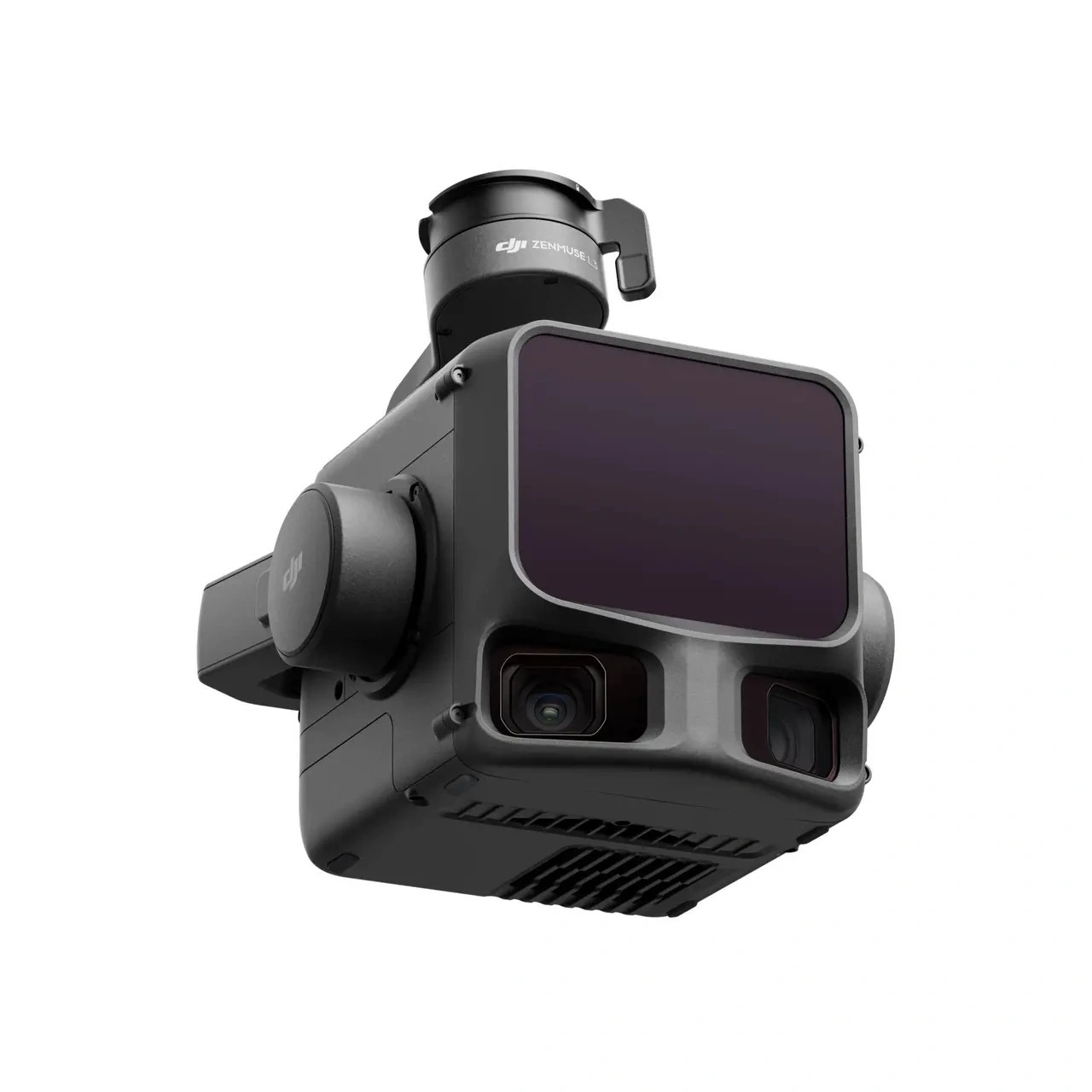

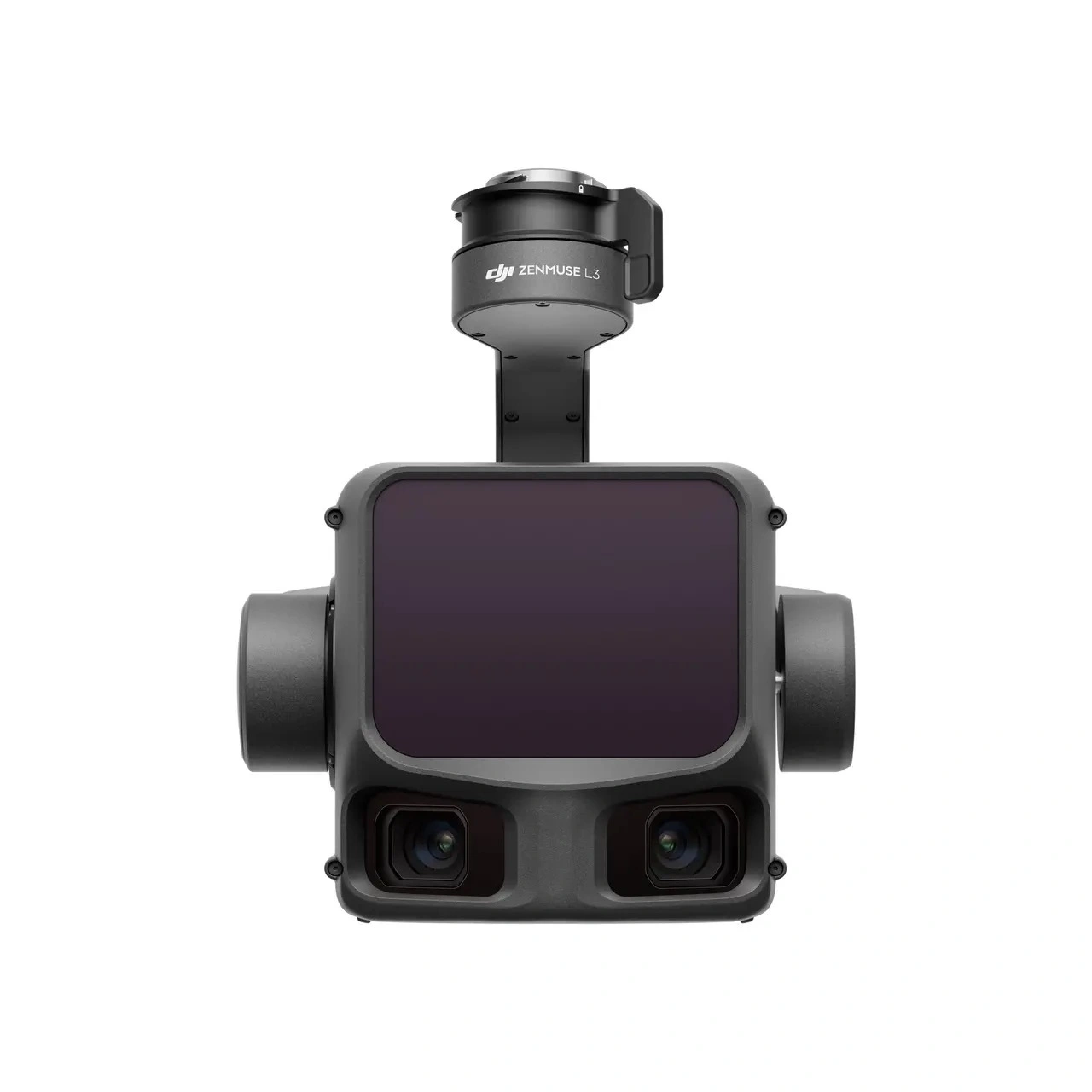

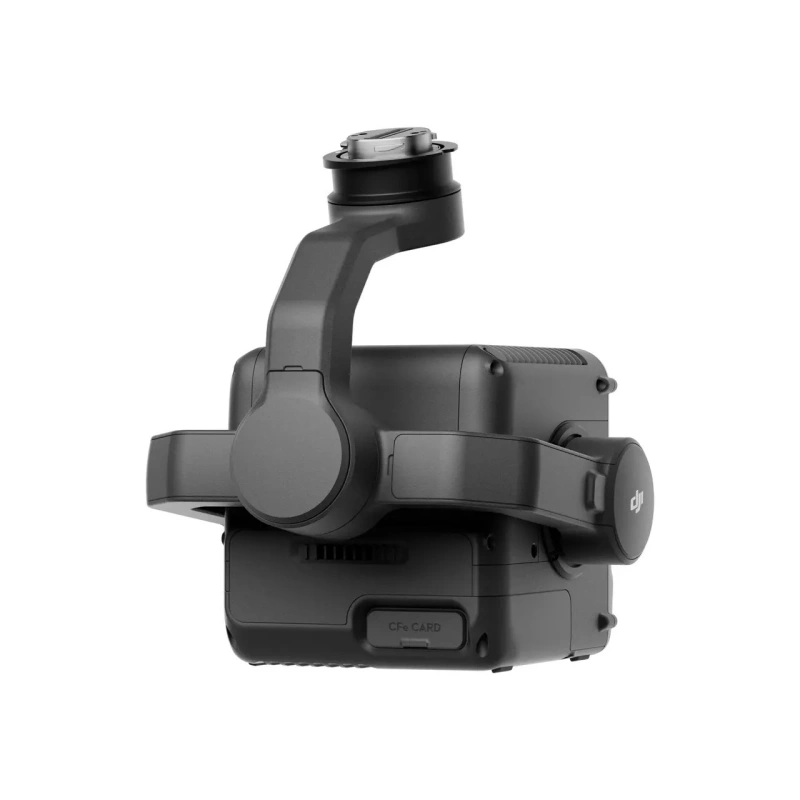

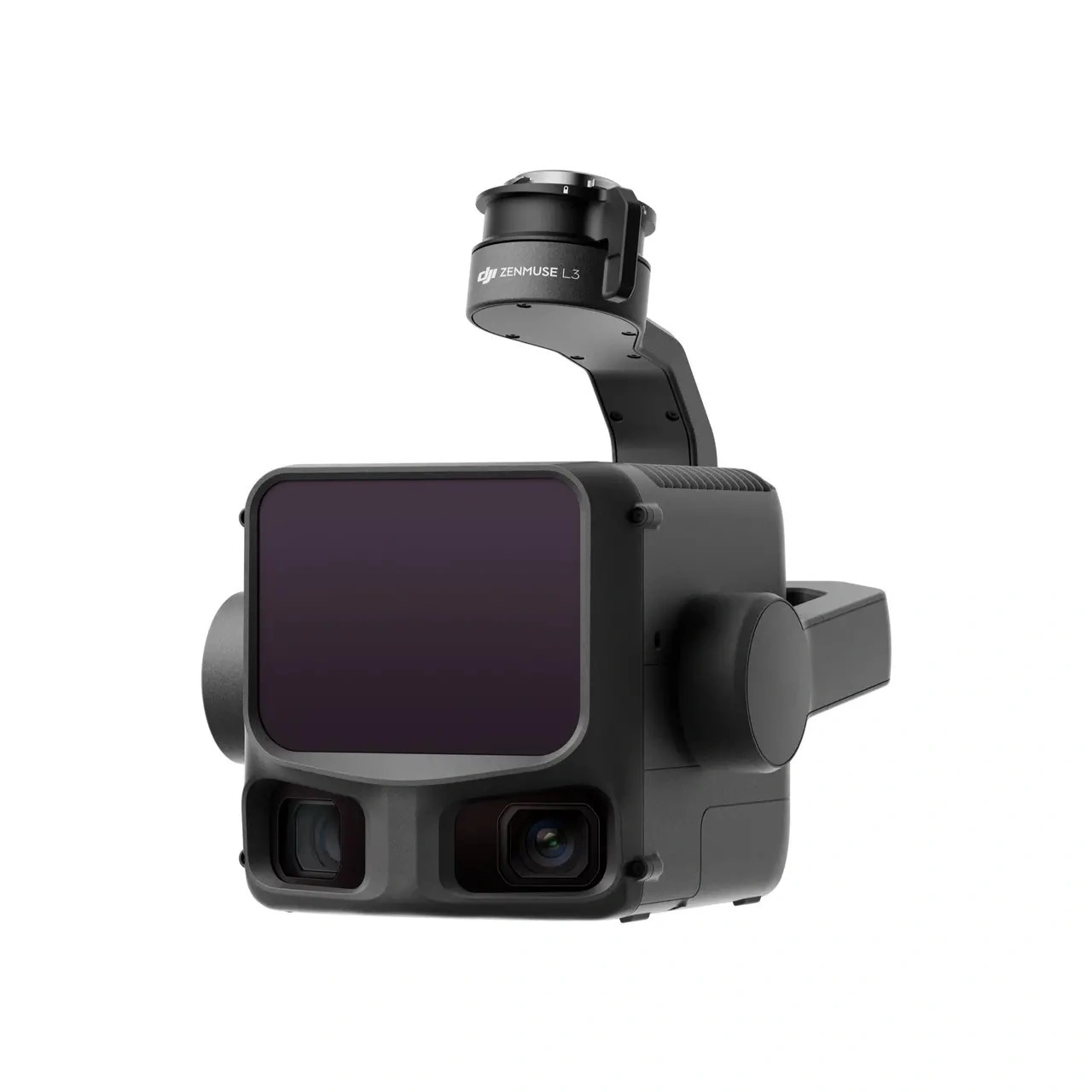

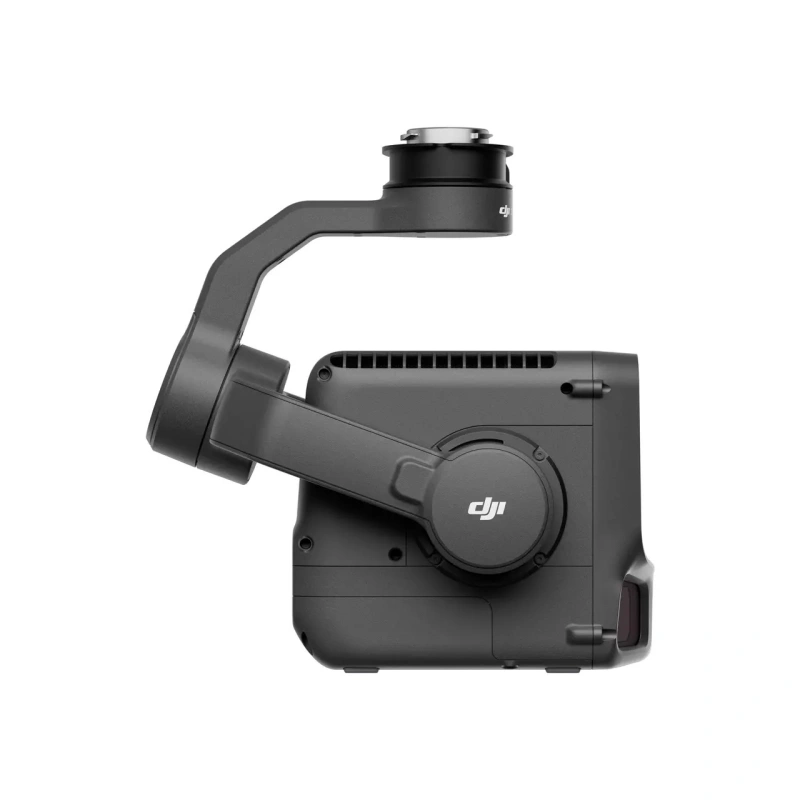

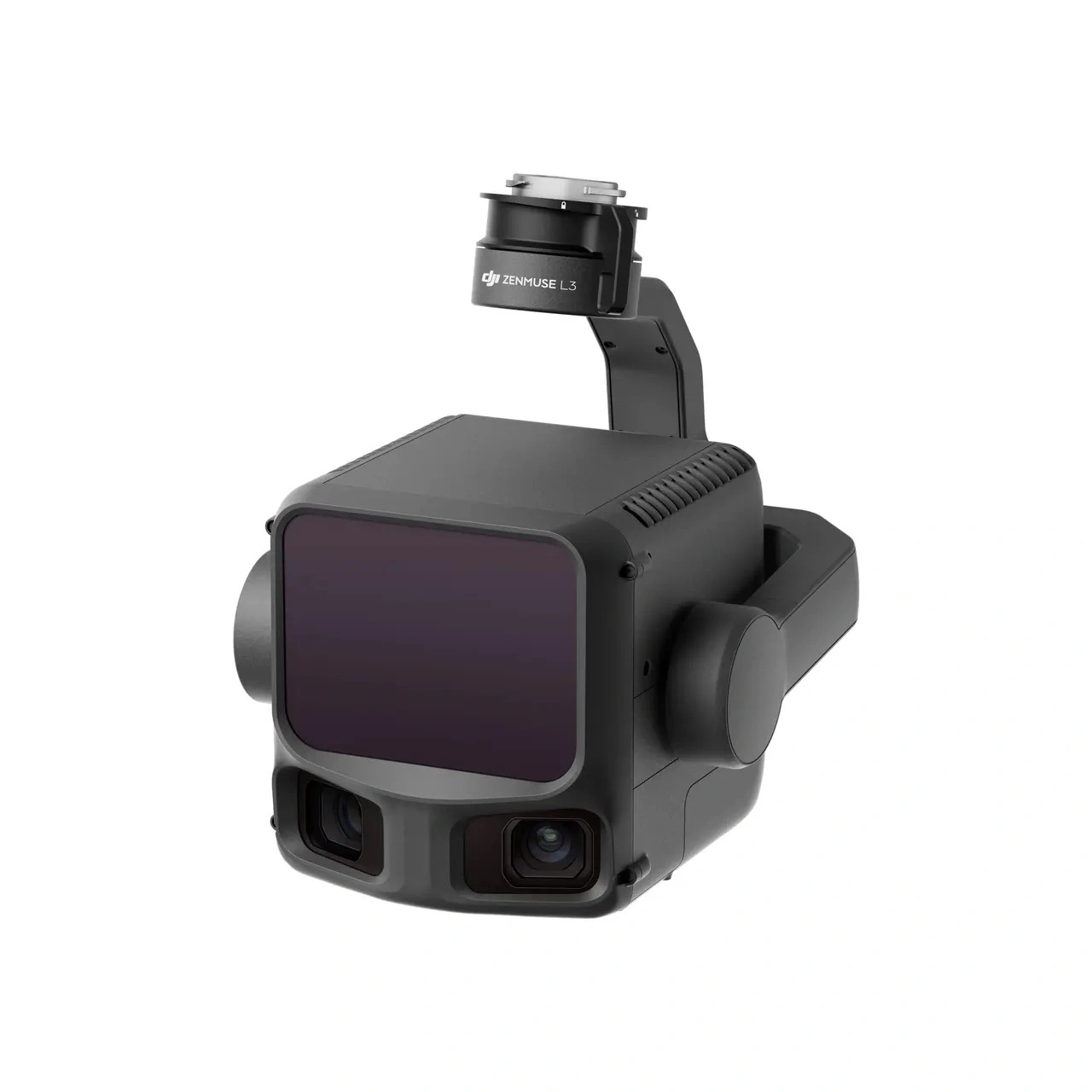

Камера DJI Zenmuse L3

DJI Zenmuse L3: Переопределяя стандарты аэрофотограмметрии и лидарного сканирования

Откройте новую эру в сборе геопространственных данных. Компактный и мощный комплекс DJI Zenmuse L3 — это интегрированное решение, которое объединило в себе передовой 1535 нм лидар дальнего действия, двойную 100-мегапиксельную камеру и высокоточную систему позиционирования. Получите беспрецедентную детализацию, охват и эффективность для самых сложных картографических и инспекционных задач.

Ключевые преимущества комплекса

• Рекордная производительность: Сбор данных на площади до 100 км² в день.
• Высшая точность: Сантиметровая вертикальная точность для проектов масштабов 1:500.
• Всепогодное проникновение: Высокая плотность точек под пологом леса и в сложных условиях.
• Универсальность результатов: Одновременное получение облаков точек, ортофотопланов и 3D-моделей за один полет.
• Готовое решение: Полный рабочий процесс от сбора до анализа в экосистеме DJI.

Сердце системы: Лидар нового поколения

Дальность и мощность

Оснащенный лазером с длиной волны 1535 нм, Zenmuse L3 обнаруживает объекты с 10% отражательной способностью на расстоянии до

950 метров

. Регулируемая частота импульсов позволяет гибко адаптировать мощность сканирования под любые условия, а типичные высоты полета от 300 до 500 метров радикально увеличивают зону покрытия.

Невероятная детализация

Расходимость луча всего

0,25 мрад

создает лазерное пятно, которое в 5 раз меньше по сравнению с предыдущими моделями. Это позволяет фиксировать мельчайшие объекты, такие как провода ЛЭП и ветки деревьев. Высокая плотность энергии луча обеспечивает превосходное проникновение сквозь растительность, давая детальную информацию о рельефе земли.

Скорость и информативность

С максимальной частотой излучения

2 000 000 импульсов в секунду

и поддержкой до

16 отражений

от одного импульса, система захватывает пространственную структуру с высочайшей плотностью и полнотой, идеально подходя как для открытых ландшафтов, так и для сложных застроенных территорий.

Адаптивные режимы сканирования

• Линейный: Равномерное распределение точек для высокоточного картографирования местности.
• Звездообразный: Оптимален для лесов и городов, сочетая несколько углов сканирования и хорошую проникающую способность.
• Неповторяющийся: Максимальное покрытие и несколько ракурсов для инспекции сложных объектов, таких как линии электропередач.

Видение в деталях: Двойная 100-Мп камера

Сверхширокий угол обзора 107°

Две камеры с механическим затвором обеспечивают панорамный охват, позволяя за один пролет собирать данные как для лидара, так и для создания ортофотопланов (DOM) и моделей рельефа (DEM). Это сокращает количество пролетов и повышает общую эффективность работ.

Профессиональное качество изображения

Матрицы формата 4/3 и технология объединения пикселей обеспечивают превосходную цветопередачу и детализацию даже в условиях слабого освещения. Высота полета в 300 метров соответствует разрешению (GSD)

3 см на пиксель

.

Бескомпромиссная точность и эффективность

Модернизированная система POS

Обновленный инерциальный блок обеспечивает после постобработки крен и тангаж с точностью до

0,02°

. Повторяемость измерений лидара составляет

5 мм на дистанции 150 м

, что гарантирует стабильно надежные результаты.

Соответствие строгим стандартам

Вертикальная точность данных лидара соответствует требованиям масштабов 1:500, 1:1000 и 1:2000:

• > 3 см на высоте 120 м
• > 5 см на высоте 300 м
• > 10 см на высоте 500 м

Интеллектуальный рабочий процесс: от сбора до анализа

Полетное приложение DJI Pilot 2

• Предварительный просмотр: Система автоматически рекомендует параметры полета и визуализирует ожиемую плотность точек еще до взлета.
• Разделенный экран: Одновременный просмотр данных лидара, RGB-изображения и камеры обзора для повышения безопасности.
• Облако точек в реальном времени: Мгновенный предварительный просмотр 2D и 3D облаков точек прямо во время полета с возможностью проведения измерений.

Мощная обработка в DJI Terra

• Точная постобработка (PPK): Совместимость с D-RTK 3 и сторонними базовыми станциями для получения сантиметровой точности без сети RTK.
• Gaussian Splatting: Передовая технология слияния данных лидара и RGB для создания невероятно реалистичных и детализированных 3D-моделей.
• Глубокая интеграция данных: Создание высокоточных облаков точек, 2D-карт и 3D-сеток из одного набора данных.

Экспертный анализ в DJI Modify

• Интеллектуальная классификация: Автоматическое распознавание и категоризация объектов: земля, растительность, здания, провода, опоры ЛЭП.
• Инструмент Profile: Анализ поперечных сечений и профилей высот для инженерных расчетов.
• Комплексная визуализация: Автоматическая генерация ЦМР, TIN, контурных линий и других производных продуктов для CAD-процессов.

Безопасность данных

Zenmuse L3 поддерживает шифрование карт памяти CFexpress™, защищая ваши данные от несанкционированного доступа. Платформа Matrice 400 дополняет это функцией очистки логов и AES-256 шифрованием видеопотока, обеспечивая полную конфиденциальность на всех этапах работы.

DJI Zenmuse L3 — это не просто сенсор, а комплексное решение, которое переводит аэрофотограмметрию и лидарное сканирование на качественно новый уровень, делая высокоточные данные более доступными и эффективными, чем когда-либо.
